Степень защиты IP – расшифровка обозначений, наиболее распространенные значения пыле — и влагозащиты оборудования

Степень защиты IP – это классификация уровней защиты корпуса (оболочки) электрооборудования от воздействия различных негативных факторов, в частности воздействия влаги, прямого попадания воды, пыли, а также механического воздействия различных предметов. Данный показатель регламентируется международным стандартом IEC60529, немецким стандартом DIN40050-9, а также ГОСТ 14254-96.

Степень защиты корпуса учитывается при выборе любого оборудования, с учетом условий, в которых будет работать данное оборудование. Например, если планируется проведение замены домашней электропроводки, то при выборе корпуса электрического распределительного щита – сердца домашней электропроводки, необходимо учитывать негативные факторы, которые могут на него воздействовать в помещении или на открытом воздухе.

В данной статье рассмотрим, что показывает значение IP, каким образом осуществляется проверка степени защиты корпуса, а также приведем примеры наиболее распространенных значений защиты корпуса (оболочки) оборудования.

Степень защиты корпуса электрического оборудования указывается в виде значения IP [цифра 1] [цифра 2].

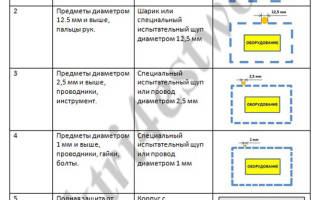

[цифра 1] показывает уровень защиты корпуса оборудования от возможного механического воздействия предметов. Существует семь уровней защиты корпуса от предметов, перечислим и расшифруем каждый из них:

• «0» — защита от воздействия посторонних предметов полностью отсутствует;
• «1» — корпус имеет защиту от воздействия посторонних предметов диаметром от 50 мм, от касаний тыльной стороны руки;
• «2» — защита от воздействия посторонних предметов диаметром 12,5 мм и более, в том числе от касаний корпуса оборудования пальцами;
• «3» — защита от воздействия посторонних предметов диаметром 2,5 мм и выше, а также проводников, ручного слесарного инструмента;
• «4» — защита от предметов диаметров 1 мм и выше – проводники, гайки, болты;
• «5» — полная защита от посторонних предметов, не зависимо от размера, частичная защита от пыли (возможно попадание некоторого количества пыли внутрь корпуса, не влияющее на работу оборудования, которое находится внутри электрического щитка);
• «6» — полная защита от всевозможных предметов, абсолютная пыленепроницаемость.

[цифра 2] показывает степень защиты корпуса оборудования от негативного влияния влаги. Существует девять степеней защиты корпуса от влаги, приведем расшифровку каждого из них:

• «0» — защита от негативного воздействия влаги полностью отсутствует;
• «1» — корпус имеет защиту от конденсата, капель дождя, падающих строго вертикально;
• «2» — защита корпуса от капель, падающих вертикально или под углом до 15 гр.;
• «3» — защита корпуса от дождя или капель, падающих вертикально или под углом до 60 гр.;
• «4» — защита корпуса от брызг воды произвольного направления;
• «5» — защита от непродолжительного воздействия струи воды произвольного направления;
• «6» — защита корпуса от продолжительного воздействия мощного потока воды произвольного направления, от морских волн;
• «7» — защита от попадания влаги внутрь корпуса оборудования при кратковременном погружении в воду на глубину до 1 м. При этом возможно попадание незначительного количества воды внутрь корпуса, которое не оказывает негативного влияния на работу оборудования;
• «8» — защита от затекания воды внутрь корпуса оборудования при погружении его на заданную глубину в течение заданного промежутка времени (глубина и время погружения задается индивидуально заказчиком). Корпус оборудования в данном случае имеет абсолютную водонепроницаемость.

Степень защиты корпуса (оболочки) от воздействия того или иного негативного фактора ставится на основании проведения испытания готового изделия (элемента оборудования) на соответствие степени защиты. Ниже приведены таблицы с расшифровкой степеней защиты, способов испытания и наглядных схем, по которым проводится испытание.

Помимо двух цифр, в маркировке степени защиты может встречаться две буквы. Первая буква после цифр называется дополнительной, она указывает уровень защиты человека от доступа к опасным частям, в том числе и от поражения электрическим томом.

Защита человека при касании оборудования:

• «A» — тыльной стороной руки;
• «B» — пальцами рук;
• «C» — ручным слесарным инструментом;
• «D» — единичными проводниками.

Дополнительная буква в маркировке IP отличается от значений первой цифры тем, что буква показывает степень защиты человека от негативного воздействия элементов оборудования, электрического тока, а цифра наоборот – степень защиты корпуса от негативного воздействия человека или предметов.

Например, первая цифра «2» показывает защиту корпуса от пальцев рук, то есть оборудование не будет повреждено при прикосновении к нему. Дополнительная буква «B» указывает, что человек будет защищен от воздействия негативных факторов, в том числе поражения электрическим током в случае прикосновения к корпусу оборудования пальцами рук.

Вторая буква маркировки степени защиты после цифр показывает вспомогательную информацию. Например, буква «H» указывает, что это корпус высоковольтного оборудования. Следовательно, при его эксплуатации и обслуживании необходимо придерживаться соответствующих правил безопасности. Буквы «M» и «S» указывают, что испытание корпуса оборудования от негативного воздействия капель, струи воды, производилось при движении и в покое соответственно (для оборудования с подвижными элементами).

Примеры маркировок степени защиты c указанием дополнительной или (и) вспомогательной букв — IP 20В, IP 65M, IP 55DS.

Также на корпусах оборудования вместо одной или обеих цифр может стоять буква «X». Наличие данной буквы в маркировке степени защиты свидетельствует о том, что защита от предметов или (и) влаги не нормируется для данного элемента оборудования. Примеры маркировки – IP X4, IP 2X, IP XX. Отсутствующие в маркировке дополнительная и вспомогательная буквы не заменяются другими буквами.

Кроме того, на корпусе оборудования может указываться несколько степеней защиты, в зависимости от способа установки оборудования, с указанием конкретных условий, при которых обеспечивается та или иная степень защиты от воздействия негативных факторов. Несколько степеней защиты может указываться в случае необходимости указания защиты одновременно от нескольких негативных факторов, которые попадают под разные степени защиты. Например, оборудование имеет защиту от воздействия струи воды и кратковременного погружения в воду. В таком случае на корпусе данного оборудования будет нанесена следующая маркировка – IP 65 / IP 67.

Наиболее распространенные степени защиты корпуса электрического оборудования

Приведем расшифровку наиболее распространенных степеней защиты корпуса электрооборудования, рассмотрим, в каких местах устанавливают корпуса с той или иной степенью защиты на примере корпусов для электрических распределительных щитков.

IP 20 – корпус электрического оборудования с такой маркировкой имеет защиту от крупных предметов диаметром 12,5 мм и выше (первая цифра «2»), защита от влаги отсутствует (вторая цифра «0»). Корпус электрического оборудования со степенью защиты IP 20 можно устанавливать в сухих помещениях, где отсутствует вероятность попадания на корпус брызг воды, нет механического воздействия предметов диаметром до 12,5 мм на корпус оборудования. Если рассматривать в качестве примера корпус электрического распределительного щита со степенью защиты IP 20, то можно сделать вывод, что такой щиток можно устанавливать в коридоре или гостиной квартиры (дома).

IP 30 – данная степень защиты не имеет защиты от влаги, отличается от предыдущей более высокой степенью защиты от механических воздействий. Электрический щиток со степенью защиты IP 30 имеет защиту от предметов диаметром от 2,5 мм.

IP 44 – данная степень защиты показывает, что корпус оборудования защищен от предметов диаметром от 1 мм, то есть от проводников различного диаметра, болтов, гаек, ручного слесарного инструмента и т.д., также данный корпус имеет защиту от влаги и брызг воды произвольного направления. Корпус с таким уровнем защиты можно устанавливать в помещениях с повышенной влажностью, на улице, но при условии, что на него не будет попадать струя воды. Степень защиты от механических воздействий показывает, что корпус оборудования может быть установлен в местах, где возможно механическое воздействие каких-либо предметов, работа в непосредственной близости с различным инструментом и приспособлениями (производственные помещения предприятий, электроустановок, мастерские). Данный корпус не имеет защиты от пыли, поэтому он не подходит для мест, где возможно повышенное пылеобразование.

Корпуса электрощитов со степенью защиты IP 44 выбирают для установки в помещениях с повышенной влажности, а также для установки вне помещений, но под навесом, чтобы предотвратить прямое попадание на корпус щитка струи воды.

IP 54 – данная степень защиты корпуса отличается от предыдущей наличием полной защиты от посторонних предметов, частичной защиты от пыли. Корпус с такой степенью защиты можно устанавливать в помещениях, или вне помещений (с дополнительной защитой от струи воды), где возможно образование пыли. На электрооборудование в таком корпусе будет попадать пыль, но в небольшом количестве, которое не окажет негативного влияния на работу данного оборудования.

IP 55 – корпус оборудования имеет полную защиту от механического воздействия всевозможных предметов и частично от попадания пыли. Оборудование со степенью защиты корпуса IP 55 устанавливается во влажных помещениях, вне помещений, где возможно непродолжительное воздействие на корпус оборудования струи воды. Как правило, все корпуса электрических распределительных щитков, предназначенные для установки вне помещений, имеют степень защиты IP 55. Такой щиток может быть установлен в любом месте на территории частного дома без необходимости обеспечения дополнительной защиты (навеса). Он будет полностью защищен от возможных негативных факторов окружающей среды.

IP 65 – корпус с данной степенью защиты отличается от предыдущего наличием полной защиты от пыли, то есть такой корпус абсолютно пыленепроницаем. Щиток со степенью защиты корпуса IP 65 может устанавливаться в любых помещениях и на улице в любых условиях.

Расшифровка степень защиты IP и климатического исполнения УХЛ

IP ( Ingress Protection Rating ) дословно переводится как степени защиты от проникновения. Ниже мы приводим подробную расшифровку по классам с таблицей и разобранными примерами
На сегодняшний день это наиболее распространенное в Европе и нашей стране система обозначения защиты оборудования от воздействий внешней среды. Используется для обозначения защиты от попадания внутрь оборудования различных предметов по размерности, в том числе пыли и воды.

В России со времен советского союза используется система обозначений в системе УХЛ (обозначение климатического исполнения оборудования)
Рассмотрим систему обозначения АЙ ПИ первые цифры следующие за обозначением IP говорят о защите от механических повреждениях. Обозначения достаточно подробны, таблица с сводными данными будет приведена ниже после подробной расшифровки.
Первая цифра несет информацию:
— обозначает что защита отсутствует.
1 — говорит что есть защита от проникновения предметов диаметром от 5 см ( к примеру рука взрослого человека)
2 — что есть защита от предметов до диаметра 12 мм (к примеру палец взрослого человека)
3 — есть защита от предметов до 2,5 мм (к примеру инструменты, ребенок уже палец не засунет)
4 — защита от предметов до 1 мм (это уже серьезно, толстую проволоку не засунуть, но игла пролезет)
5 — эта цифра обозначает о защите от пыли (попадающая внутрь мелкая пыль не будет мешать оборудованию полноценно работать)
6 — крутейшая защита от пыли (пылевая непроницаемость)

защита IP 10 — это самая слабая защита оборудования, корпус имеет отверстия через которые не может попасть внутрь предметы диаметром более 5 см. такие как, теннисный мяч, мобильный телефон. Вторая цифра ноль говорит , что защита от влаги отсутствует, т. е. боится воды..
защита IP20 -это уже что то посерьезней , и предохранит от проникновения предметов размером более 12 миллиметров. Взрослый человек среднего телосложения уже палец внутрь не засунет. . Вторая цифра ноль говорит , что защита от влаги отсутствует, т. е. боится воды..
защита IP60 — отличная защита от пыли, оптимально подойдет для производства типа обработки древесины или производства цемента. . Вторая цифра ноль говорит , что защита от влаги отсутствует, т. е. боится воды..

Вторые цифры следующие за IP1? обозначают защиту от воды, это посерьезней первых значений.
— отсутствие защиты
1 — защищает от вертикально падающей воды от сплошного водного потока может и не защитить.
2 — защитит от брызг воды под наклоном до 15º от вертикали (рис 1)
3 — это говорит о защите от водных брызг падающих под углом 60º от вертикали (рис 2) от дождя например.
4 — защита от воды брызгающей с любого направления.
5 — серьезная защита от воды текущей потоками с любой стороны
6 — усиленная защита от водных потоков под давлением с любого направления
7 — с такой защитой оборудование можно кратковременно погрузить под воду на глубину до одного метра.
8 — самая полная защита от проникновения жидкости в оборудование при погружении на большую глубину более одного метра.

таблица расшифровки IP маркировки

Защита IP32 обозначает что внутрь оборудование не попадет предмет диаметром более 2,5 миллиметров (крупное насекомое).И не попадут капли воды падающие под углом до 15º(например дождь). Оборудование с такой степенью защиты можно размещать на улице под открытым небом. Пример шкаф для стабилизатора напряжений лидер уличного исполнения.
Обозначение защита IP 44 , говорит о том что внутрь не проникнет предмет диаметром более 1 мм. И брызги воды с любого направления.
Защита IP 55 это защита от крупной пыли и водяных потоков с любого направления.
Защита IP 65 очень распространенное обозначение говорящее нам что в оборудование ни попадет пыль, и даже вода текущая потоком с любой стороны не причинит вреда оборудованию.
Защита IP 67 обозначает практически полную защиту от внешний воздействий в среде безопасной для человека, что на воздухе полная защита от пыли, что в воде на небольшое время при погружении на глубину до 1 метра.
Защита IP 68 это крутейшая защита. Обозначение говорит о том что предмет или оборудование может эффективно использоваться в среде с большим содержанием пыли и даже при погружении под воду на глубину более одного метра на длительное время.

Дополнительно с цифрами используются буквенные обозначения для более расширенных свойств изделий.

Буква » А » после цифр обозначает что есть защита опасных частей оборудования от доступа тыльной стороны руки взрослого человека.
Буква » В » сигнализирует нам что есть защита от проникновения пальца руки.
Буква » С » обозначает что инструментом проникнуть снаружи нет возможности, например ткнуть отверткой не получится.
Буква » D » говорит о защите от проникновения даже проволоки.
Дополнительные буквы обозначающие характер оборудования.
это » H » высоковольтная аппаратура
Буква » М » обозначает-техника во время испытаний по защите от жидкости , было в движении.
Буква » S » обозначает- во время испытаний оборорудование, было неподвижно.
Буква » W » это защита от погодных условий..
Итак система обозначений IP на сегодняшний день наиболее подробно и полно характеризует потребительские свойства изделия и оборудования.

Сравним с Российской системой обозначений Климатического исполнения для оборудования, машин, приборов, так называемого исполнения УХЛ . Определяется по ГОСТ 15150-69 .
Маркировка климатического исполнения наносится в последней группе знаков обозначений оборудования.
Обозначение состоит из буквенно цифрового кода. Расшифровка УХЛ мы приводим ниже.
первые буквы обозначают климатическую зону использования.
Т — это тропический
М — это уМеренно — холодный морской климат
О — Общеклиматическое (исключающее морской)
У — для использования в Умеренном климате
ХЛ — для использования в Холодном климате
УХЛ — для использования в Умеренно ХОлодном климате
ОМ — Общеклиматическое исполнение Морское
В — всеклиматическое исполнение
После буквенного обозначение следует цифровой код.
1 — возможно размещение на открытом воздухе
2 — под навесом или в помещении (где условия как и на открытом воздухе), закрытом от солнечной радиации и дождя (снега)
3 — в помещение закрытом от ветра и дождя без отопления и вентиляции.
4 — в помещение закрытом от ветра и дождя с отоплением, вентиляцией
5 -в помещение закрытом от ветра и дождя с повышенной влажностью без отопления, кондиционирования.

IP — защита от внешних воздействий

Степени защиты, обеспечиваемые оболочками (код IP) по ГОСТ 14254-96 (МЭК 529-89 CEI 70-1 EN 60529).

Стандарт разработан на основе стандарта МЭК 60529 1989 г. и введен в действие с 1 января 1997 г.

ГОСТ 14254 установлена классификация степеней защиты, обеспечиваемой оболочками, в которые помещается электрооборудование, и их обозначение (код IP), изложены требования для каждого обозначения, приведены методы контроля и испытаний оболочек. Требования стандарта распространяются на электрооборудование напряжением не более 72,5 кВ.

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твердыхпредметов и (или) воды внутрь оболочки.

Степень защиты обозначается так называемым кодом IP, который включает в себя следующие элементы:

• буквы «IP» кода, являющиеся сокращением слов «International Protection» (международная защита);
• первую характеристическую цифру (цифры от 0 до 6 либо заменяющая их буква «Х»);
• вторую характеристическую цифру (цифры от 0 до 8 либо заменяющая их буква «Х»);
• дополнительную букву (буквы «A», «B», «C», «D»);
• вспомогательную букву (буквы «H», «M», «S»).

Защита от посторонних твёрдых тел, пыли

Защита от воды

Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.

Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).

Дополнительно

В коде IP одна или обе характеристические цифры могут быть заменены буквой «Х», когда отсутствует необходимость нормирования степени защиты. Если в коде используются несколько дополнительных букв, они располагаются в алфавитном порядке. Дополнительные и вспомогательные буквы опускаются в коде без замены. Например: IP54, IP2X, IPX1, IPXX, IP20C, IPXXC.Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:

• людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
• оборудования, находящегося внутри оболочки, от проникновения внешних твердых предметов. Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твердых предметов. Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 – пальцем, 3 – инструментом, 4, 5 и 6 – проволокой. При первой характеристической цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твердых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм. При цифре 5 оболочка обеспечивает частичную, а при цифре 6 – полную защиту от пыли.
  Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.
  Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды. Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 – от вертикально падающих капель воды, когда оболочка отклонена на угол до 15?; 3 – от воды, падающей в виде дождя; 4 – от сплошного обрызгивания; 5 – от водяных струй; 6 – от сильных водяных струй; 7 – от воздействия при временном (непродолжительном) погружении в воду; 8 – от воздействия при длительном погружении в воду. Оболочки, имеющие в своем коде IP вторую характеристическую цифру 7 или 8, могут быть ограниченного или двойного использования. Оболочки ограниченного использования не предназначены для защиты от воздействия струй воды и не должны удовлетворять требованиям, соответствующим цифрам 5 или 6. Оболочки двойного использования предназначены для защиты и от погружения в воду, и от воздействия струй воды. Маркировка этих оболочек выполняется так: IPX5/IPX7, IPX6/IPX7, IPX5/IPX8, IPX6/IPX8.
  Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:
• действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
• обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х». Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD. Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» – пальцем, «C» – инструментом, «D» – проволокой.
• Вспомогательная буква «H» обозначает высоковольтное электрооборудование. Вспомогательные буквы «M» и «S» указывают на то, что оборудование с движущимися частями во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, находится соответственно в состоянии движения или неподвижности.
• Значения характерных цифр степени защиты приведены в таблице:

Степень защиты IP электрооборудования: расшифровка значений

Установленное любое электрооборудование должно быть безопасным в использовании для человека. Это касается даже розеток, выключателей и светильников, встречающихся в каждом доме. А как узнать, насколько будет безопасным тот или иной прибор? Ответ прост, надо лишь посмотреть маркировку электротехнического изделия. На его корпусе или упаковке согласно ГОСТ производитель указывает степень защиты ip, дающий полную информацию о безопасности использования прибора в определенных условиях. Что это такое, и как расшифровать эту аббревиатуру, мы сейчас узнаем.

Что такое IP?

Существуют международные стандарты электрозащиты устройств ЕС 60529. Аналогом стандарта может быть ГОСТ 14254-96 или DIN 40050. Отечественный стандарт отвечает ГОСТ Р 51330.20-99. Вот как раз этот стандарт и определяет степень той самой защиты IP. Все монтируемые в доме электроприборы должны соответствовать установленным стандартам.

Теперь давайте узнаем, что гласит расшифровка аббревиатуры IP. Эти две английские буквы не что иное, как сокращенное Ingress Protection Rating. В нашем понимании это звучит как степень защиты оболочки или, точнее, корпуса изделия.

Существует еще одно понятие, такое как ПУЭ. Расшифровка букв обозначает «правила устройства электроустановок». Они оговаривают способы правильного монтажа электрооборудования, требования к подключаемым проводам и т. д. Так вот согласно ПУЭ все электроприборы по степени защиты IP должны соответствовать ГОСТ.

Что обозначают цифры?

На любом электротехническом изделии после буквенного обозначения IP можно увидеть цифры. Именно они и указывают тот самый уровень защиты от внешних воздействий оболочки электроприбора.

О чем говорит первая цифра?

Итак, знакомство с расшифровкой начинаем с первой цифры, которая может иметь значение от 0 до 6. Этот показатель указывает, насколько корпус сможет защитить электротехническое изделие от проникновения внутрь твердых частиц. То есть, имеется в виду пыль, грязь и посторонние предметы. Еще по этой цифре можно определить, насколько человек защищен благодаря этой оболочке от прикосновения к токопроводящим деталям электроприбора.

Иногда на некоторых изделиях можно встретить обозначение «Х», заменяющее первую цифру. Это значит, что изделие по своим особенностям конструкции не требует защиты от проникновения твердых частиц.

О чем говорит вторая цифра?

Идущая вслед вторая цифра обозначает степень защиты от проникновения внутрь электроприбора влаги. Диапазон значения варьируется от 0 до 8. Так же, как и в первом обозначении, вместо второй цифры может стоять Х. Это говорит о том, что для этого электротехнического изделия проникновение влаги не создает серьезной опасности, и производители этот параметр игнорируют.

В завершение стоит коснуться еще одной расшифровки. На корпусе некоторых изделий можно наблюдать двойной IP. Возьмем, к примеру, розетку с открывающейся крышкой. Шторка предотвращает проникновение внутрь розетки брызг воды и посторонних предметов. На ее корпусе будет обозначено IP24/IP44. Так вот каждое значение указывает на степень защиты розетки с открытой и закрытой шторкой.

Расшифровка IP по таблице значений

Чтобы человеку проще было разобраться со всеми значениями, существует таблица степени защиты ip, с которой мы сейчас попробуем разобраться.

Значения первой цифры

Возвращаясь опять же к тому ГОСТ, приступаем к расшифровке первой цифры, находящейся в колонке с левой стороны таблицы:

• значение «0» говорит о полной незащищенности электроприбора. Его необходимо монтировать только внутри дополнительной оболочки;
• цифра «1» дает уверенность человеку, что он не сможет рукой прикоснуться к деталям изделия, находящимся под напряжением. К тому же через такую оболочку не смогут проникнуть предметы размером больше 50 мм;
• если на корпусе стоит «2», значит, человек внутрь не сможет проникнуть даже пальцем. Да и любой твердый предмет размером больше 12,5 мм через оболочку не пройдет;
• о более серьезной защите говорит значение «3». К токоведущим частям нельзя добраться без применения специального инструмента. Твердые предметы размером больше 2,5 мм тоже внутрь не проникнут;
• со значением «4» внутрь корпуса не пройдет любой предмет размером больше 1 мм. Без разборки изделия в него нельзя вставить даже толстую жилу провода;
• от проникновения внутрь песка гарантирует корпус изделия с цифрой «5». Электроприбор можно использовать на складах и в других помещениях с повышенным уровнем загрязненности;
• 100% защиту можно получить от оболочки с обозначением «6». Внутрь корпуса к токоведущим деталям не проникнет даже мелкая пыль.

Значения второй цифры

Теперь приступаем к расшифровке второй цифры, находящейся в верхней колонке таблицы:

• начинаем с того же «0», который аналогично говорит об отсутствии защиты от влаги. К таким изделиям относятся, например, электроприборы, устанавливаемые в распределительных щитах;
• если капли воды будут вертикально падать на оболочку прибора, обозначенного «1», то они просто стекут с поверхности, не попадая внутрь к деталям, находящимся под напряжением;
• оболочка с цифрой «2» имеет такую же защиту от попадания капель воды только уже под углом 15 о ;
• о той же защите от капель воды говорит «3», но на корпус они могут попадать максимум под углом 60 о ;
• электроприборы с цифрой «4» можно устанавливать под открытым небом, так как внутрь корпуса не проникнут брызги и дождевая вода;
• на корпус со степенью защиты «5» можно направить слабую струю воды. Она не повредит работе оборудования;
• аналогичную безопасность гарантирует значение «6», только струя воды может быть большой мощности;
• прибор, закрытый оболочкой с обозначением «7», не пострадает от кратковременного погружения под воду;
• максимум безопасности гарантирует цифра «8». Электротехническое изделие способно бесперебойно функционировать под водой.

С цифрами вроде все ясно, но на этом расшифровка аббревиатуры не заканчивается.

Буквенное обозначение после цифр

Согласно ГОСТ после двух цифр может идти дополнительное обозначение, состоящее из двух букв.

Первая буква указывает информацию электрикам о невозможности проникновения внутрь к токоведущим деталям:

• A – корпус предотвращает проникновения тыльной стороной руки;
• B – невозможность проникновения внутрь пальца;
• C – к находящимся под напряжением деталям нельзя добраться инструментом;
• D – невозможность проникновения тонкой проволокой.

Расшифровка второй буквы дает электрику дополнительную информацию об изделии:

• H – говорит о возможности работы электроприбора под высоким напряжением до 72,5 кВ;
• M – при испытании на защиту от воды прибор находился в движении;
• S – на влагозащиту испытывался неподвижный прибор;
• W – оболочка испытывалась при разных погодных условиях.

Вот и все цифры и буквы, которые могут присутствовать на изделии для обозначения его степени защиты.

Несколько примеров расшифровки

С разбирательством расшифровки по таблице не должно возникнуть трудности у любого человека. Для наглядности давайте рассмотрим несколько примеров:

1. Возьмем, к примеру, ящик ЯПТ 0,25-1 У3 с установленным внутри понижающим трансформатором. Степень защиты оболочки IP31 дает гарантию, что человек не сможет коснуться трансформатора руками, и внутрь ящика не проникнут твердые предметы размером больше 2,5 мм. Что касается воды, то оболочка спасет трансформатор только от падающих вертикальных капель.
2. Розетка, снабженная шторкой с обозначением IP54, может монтироваться на улице. Корпус полностью защищает внутренние детали от проникновения песка и дождевой воды.

По такому довольно простому принципу расшифровываются степени защиты других электроприборов.

Розетки и светильники для ванной комнаты

Делая электропроводку для ванной комнаты, необходимо подбирать высокую степень защиты светильников и розеток из-за повышенной влажности воздуха. Кроме того, внутрь электроприбора могут попасть брызги воды от купающегося человека. По уровню влажности для ванной комнаты характерно 4 зоны. Их можно увидеть на картинке.

Зона 0, помеченная темно-синим цветом, находится возле купели и душевой кабинки. Уровень влажности здесь имеет 100% показатель, поэтому разрешается применение низковольтных светильников с маркировкой IP 67.

Следующая для ванной комнаты зона 1 располагается над купелью и душевой кабинкой. На светильники может попасть пар и брызги воды. Здесь тоже лучше установить низковольтные светильники с маркировкой IP 45.

Зона 2 считается менее влажной для ванной комнаты. Струя воды на светильники не попадет, но брызги могут. Достаточно в этом месте установить приборы освещения с маркировкой IP 24.

И последняя зона №3 для ванной комнаты считается самой сухой. Здесь на светильники может воздействовать только пар, поэтому степени защиты IP 21 будет достаточно. Хотя, даже на первую цифру внимания можно не обращать.

Что касается розеток, то их степень защиты для ванной комнаты должна соответствовать цифрам от 4 до 6. Если розетка стоит далеко от места, где на нее не попадут брызги воды, подойдет защита с цифрой 4. Вблизи умывальника или купели потребуются розетки с маркировкой 5 или 6.

Вот и все расшифровки, которые скрывает за собой степень защиты ip, обозначенная на всех электроприборах.
