Можно ли самому установить газовый котел

Как самостоятельно установить настенный газовый котел

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

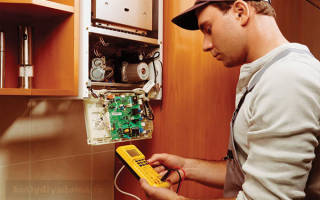

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

1. При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
2. Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
3. Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
4. При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
5. Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
6. Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

Фото 4: Правильное размещение газового котла на стене

1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Вернуться к оглавлению

Процесс монтажа навесного газового котла

Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:

Фото 5: Разметка стены для установки монтажной панели

1. Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
2. Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
3. Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
4. Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.

Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.

В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:

Монтаж настенного котла чрезвычайно важный и ответственный процесс. В зависимости от того насколько правильно он будет установлен, зависит не только срок его эксплуатации, но и безопасность жильцов дома.

Как своими руками сделать монтаж газового котла безопасно и законно?

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использоватьстабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео

Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.

Как правильно установить газовый котел в частном доме

Котлы, работающие на газе, уже давно стали основным отопительным оборудованием в многоэтажных домах и в малых постройках. Существуют разные виды этих устройств. Монтаж газового котла сопряжен с некоторыми трудностями: необходимо соблюдение требований к помещению, системе отопления, наличие разрешения коммунальных служб. Если подключить аппарат можно самостоятельно, то вводить в эксплуатацию и обслуживать его должны специалисты.

Разновидности газовых котлов

Классификация отопительных устройств проводится по нескольким параметрам. По месту установки они бывают:

• Настенными. Большинство моделей содержат в себе теплообменник, блок управления, горелку, циркуляционный насос, расширительный бак, измерители температуры жидкости и давления в системе, блок безопасности. Достоинством навесного котла является простота монтажа, небольшой вес, отсутствие необходимости в оборудовании отдельного помещения или котельной. Повесить его можно даже на кухне. Нередко такая модель устанавливается в квартире. Мощность устройств ограничена.
• Напольными. Они имеют разные габариты и вес. Предназначаются такие устройства для обогрева больших площадей, так как их мощность больше, чем у навесных вариантов. Часто напольные модели требуют обустройства отдельного помещения или котельной. Система управления котлом интуитивно понятна, хотя он и оборудован автоматикой. Нередко такие устройства зависят от электрической сети.

По функциональным возможностям агрегаты бывают одноконтурные и двухконтурные. Первый вариант выполняет единственную функцию – обогрев помещения. Двухконтурные обеспечивают также горячее водоснабжение. Однако одновременно эти функции не выполняются. Если нужно включить нагрев воды, отопление на это время выключается.

Функционал двухконтурных котлов можно увеличить, подключая дополнительные модули. Они часто используются в многоквартирных домах. Существуют также парапетные газовые котлы. Они предназначены для отопления и нагрева воды. Аппарат такого типа оснащается закрытой камерой сгорания, поэтому продукты сгорания не попадают в комнату, кислород не сжигается.

Парапетный котел оснащается коаксиальной дымоходной трубой, поэтому нет необходимости устанавливать громоздкие конструкции. В корпусе агрегата присутствуют конвекционные отверстия. Само устройство обогревает помещение, в котором установлено.

Выделяются агрегаты с закрытой и открытой камерой сгорания. Для работы первого типа устройства требуется воздух из окружающей среды, поэтому к вентиляции помещения предъявляются особые требования. Аппараты с закрытой камерой сгорания безопаснее, но для их работы требуется дымоход.

Правила установки газовых котлов в частном доме

Перед установкой газового котла нужно продумать его местоположение, особенности подключения к системе отопления, а также получить разрешение газовой службы. Так как указанный агрегат является источником опасности, монтировать его нужно с соблюдением требований государственного стандарта.

Расположение котла

По нормативам площадь помещения, в котором будет установлено устройство, должна быть не меньше 4 кв.м. Высота потолков при этом составляет 2,5 м и больше. Минимальная ширина двери в помещении – 80 см.

В комнате обязательно должен быть оконный проем. На 10 кв.м. площади требуется 0,3 кв.м. окна.

Многие модели отопительных агрегатов на газе должны получать естественный приток кислорода, поэтому в комнате обеспечивается хорошая вентиляция. От котла до ближайших стен должно быть расстояние минимум в 10 см. Они должны быть защищены огнеупорным материалом.

Помещения, в который монтаж газового отопительного оборудования запрещен:

• основания не защищены огнеупорными материалами;
• коридор, ванная комната;
• помещения без окон и форточек;
• подвалы многоэтажных сооружений.

Запрещено монтировать отопительное оборудование на балконах.

Схема установки

Для монтажа газового отопления требуется предварительная подготовка проекта, а также выбор схемы установки и обвязки котла. В системе присутствуют такие элементы: сам отопительный агрегат, трубы и радиаторы, циркуляционный насос, фильтры на входящих трубах. Обязательным является блок безопасности.

Краны DN15 устанавливаются на штуцеры для газа. Изделия большего диаметра монтируются на патрубки с теплоносителем. Фильтры на входе из водопровода устанавливаются в горизонтальном положении. Расширительный бак, если он не входит в конструкцию котла, монтируется при помощи дополнительной арматуры и крепится к обратному трубопроводу. Патрубок слива располагается в самой нижней точке системы отопления.

Требования к установке газовых агрегатов

В помещении, в котором будут устанавливать газовый котел, должна быть хорошая вентиляция. На каждый 1 кВт мощности устройства выделяется 8 кв.см. ширины воздуховодного отверстия. Она должна монтироваться в верхней части комнаты. Кроме того, нужно соблюдать такие требования:

1. Все трубы, по которым будет проходить топливо, изготавливаются только из металла.
2. Диаметр дымохода зависит от мощности устройства. Минимальный параметр – 10 см. Часть конструкции, которая находится над крышей здания, возвышается минимум на полметра.
3. Для предупреждения негативных последствий в случае утечки газа в помещении устанавливается анализатор и клапан для прекращения подачи топлива. Также обязательно монтируется счетчик для контроля расхода газа.
4. Если частный дом имеет всего 1 этаж, устанавливать оборудование разрешается в подвале. В многоквартирных и многоэтажных сооружениях такой монтаж строго запрещен.
5. Аппарат должен быть заземлен, система электропитания котла тщательно изолируется.

Если аппарат устанавливается на деревянное основание, под него укладывается огнеупорная пластина: металлическая, асбестовая или базальтовый картон. Расположение настенного котла тоже строго определено санитарными правилами и техническими нормами: расстояние до потолка – 45 см, до пола – 30 см, по бокам – 20 см. До противоположной перегородки минимальный отступ равняется 1 м. Если устройство монтируется в деревянном помещении, между ним и задней стеной прокладывается огнеупорный материал, толщина которого составляет 3 см.

Каналы для удаления продуктов сгорания могут располагаться внутри капитальных стен. Дымоход нужно строить из несгораемых материалов, не поддающихся коррозии. В конструкции предусматривается технический люк для очистки стенок от сажи, устранения накопившегося конденсата. Нельзя, чтобы патрубок для отвода дыма был больше самого дымохода.

Подготовка к установке

Перед тем как установить газовый котел в частном доме, к работе нужно подготовиться. Процедура состоит из таких этапов:

1. Подписание договора с фирмой-поставщиком топлива.
2. Создание проекта и согласование технических условий монтажа и эксплуатации системы отопления с газовой службой. Для этого в орган предоставляется технический паспорт оборудования, санитарно-гигиенический сертификат, инструкция по использованию прибора, заключение экспертизы, в котором сказано, что аппарат соответствует всем техническим нормам.
3. Подготовка места для установки аппарата.

Также необходимо собрать все необходимые материалы и инструменты.

Технология установки своими руками

Лучше доверить монтаж специалистам службы газа, но при необходимости можно сделать это самостоятельно. Важно строго соблюдать инструкцию по установке разных видов котлов.

Напольный котел

Перед монтажом напольных газовых котлов нужно проверить их комплектацию. На поверхности аппарата не должно быть вмятин, сколов. Технические характеристики, указанные на корпусе устройства, должны совпадать с данными, прописанным в техпаспорте.

Порядок выполнения работ:

1. Устранение заглушек с котла и очищение труб от сора, попавшего туда еще на этапе производства.
2. Установка агрегата на подготовленное основание или фундамент. Его уровень можно выставить при помощи регулируемых ножек или негорючих элементов.
3. Подключение к дымоходу. Отверстия для обустройства конструкции уже должны быть подготовлены. Для подсоединения котла к дымоходу нельзя использовать гофрированные материалы. Участки перекрытия и крыши, которые будут контактировать с конструкцией, нужно изолировать огнеупорными материалами. В местах соединения трубы и колен устанавливаются хомуты.
4. Подсоединение к отопительному контуру и водопроводу. Сначала подводятся трубы отопления, на которых устанавливаются фильтры грубой очистки. На них монтируются отсекающие краны. Все соединения надежно герметизируются. Таким же способом подключается водопровод. Если жидкость очень жесткая, придется поставить оборудование, смягчающее ее. Для уплотнения соединений не стоит использовать резиновые уплотнители, так как они быстро трескаются и начинают пропускать газ.
5. Подключение к электропитанию. Розетку лучше обустроить на минимальном расстоянии от агрегата. Если модель неустойчива к перепадам напряжения, в системе нужно задействовать стабилизатор или бесперебойник.

После монтажа специалисты газовой службы проверяют систему и осуществляют пробный запуск. Теплоноситель закачивается в систему постепенно, чтобы не допустить образования воздушных пробок. Процедура проводится до тех пор, пока не будет достигнуто подходящее давление – 2 атм. Все соединения проверяются на наличие протечек воды или газа.

Настенный котел

Чтобы повесить настенный агрегат правильно, нужно разметить основание. Также проверяется комплектация оборудования. Кронштейны и монтажные приспособления должны идти в комплекте с котлом. Все патрубки и трубы отопительной системы промываются. Эта процедура нужна для устранения производственного сора.

Основание, на котором крепится агрегат, должно быть идеально ровным. Также оно должно выдерживать массу котла. Крепежные планки фиксируются на расстоянии 0,8-1,6 м от пола. Перед подсоединением изделия к системе отопления следует устранить заглушки, подводящие трубы оснастить фильтром, с обеих сторон от которого монтируются шаровые краны.

Во время монтажа нужно следить, выдержан ли уровень агрегата. Даже минимальный перекос не даст подключить его к трубам, а также нарушит функциональность системы. Газовые трубы подсоединяются только металлическими элементами через сгон или “американку”. Подключение должно быть жестким. Никаких резиновых прокладок или уплотнителей тут использовать не стоит – элементы должны быть паронитовыми.

Парапетный котел

При наличии соответствующего инвентаря и материалов, установить парапетный котел можно самостоятельно. Однако для введения в эксплуатацию нужен сотрудник газовой службы. Особое внимание нужно обратить на подсоединение отопительной системы и газовых труб, а также на вывод коаксиального дымохода.

Подготавливается канал для выведения воздухопровода и дымохода за пределы помещения. Он должен по размерам соответствовать трубе. За основу берется диаметр внешнего кольца. Лучше расположить дымоход возле окна. Такая локализация позволит чистить приспособление и проверять его состояние.

Первым монтируется патрубок воздухопровода. Чтобы деталь не сместилась, ее нужно зафиксировать в канале. После этого к котлу подсоединяется водопровод. Устанавливаются шпильки, при помощи которых устройство будет держаться в заданном положении. Для закрепления используются гайки.

Устанавливается труба дымохода. Она плотно соединяется с патрубком. Деталь устанавливается с небольшим уклоном, чтобы мог стекать конденсат. Все зазоры должны быть отрегулированы таким образом, чтоб пламя в горелке было ровным. В последнюю очередь подключается отопительная система с радиаторами, устанавливается расширительный бачок.

Правильный монтаж котла в систему отопления позволит избежать проблем с разгерметизацией соединений, утечкой газа, чрезмерным потреблением топлива. Процедуру можно осуществить самостоятельно, если соблюдать нормативы и требования к установке. Однако лучше пригласить специалиста, имеющего допуск к таким видам работ.

Самостоятельная установка газового котла – возможно ли?

Продолжая тему отопления своего дома обсудим вопрос самостоятельной установки газового котла. Можно ли это делать своими руками или нет? Про нюансы выбора говорили в предыдущей статье .

Возможность обустройства автономного газового отопления в своем жилище – в квартире или доме, рассматривал каждый домовладелец. Именно этот способ отопления обеспечивает самый комфортный обогрев. Существуют конечно же варианты электрического отопления , но у них имеются свои нюансы.

Однако, как бы там ни было установить газовый котел в доме своими силами не слишком просто. К процессу следует подходить со всей ответственностью и серьезностью. Кроме прочего нужно получать разрешительную документацию. Вообще, начинать работу своими силами стоит при наличии всего необходимого – котла и автоматики. Дом тоже должно соответствовать техническим требованиям для монтажа газовых устройств.

Другим случаем, при котором будет требоваться газовый котел – желание сэкономить и полное отсутствие ГВС. При подобном варианте следует покупать самый обычный одноконтурный агрегат. Подобное оборудование прекрасно подойдет для того, чтобы помыться самому или помыть посуду. Конечно, монтаж газового котла выйдет дороже, чем подключение бойлера. Однако, если принять во внимание нынешние тарифы на энергоносители (газ и электричество), газовое оборудование оправдает затраты на себя в течение 1-2 сезонов. Все это можно сделать, если позволяет тип жилища и не испугать очередями в разрешительных органах.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход . Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос , при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь .

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.

2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.

3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Электроэнергия

Внутренняя автоматика оборудования не требует большой мощности. Однако правила требуют обустройства отдельной линии питания, содержащую защитный автомат с номиналом 20А. В качестве резервного питания, во время отключения электроэнергии, вполне сгодится компьютерный источник бесперебойного питания. Так, например, мощностью в 1кВт способен продержать котел в рабочем состоянии до 1 суток. Этого времени обычно достаточно для восстановления электропитания.

Оборудование газохода

Исходя из используемой мощности котла будет зависеть диаметр газохода. В любом случае сечение не допускается меньше 110 мм и сечения выходящего патрубка. Далее приведено соотношение мощности к диаметру газохода. Эти нормативы необходимо соблюдать независимо от того, будете ли вы самостоятельно производить подключение газового котла или же доверить работу специалисту.

Документы на газовое оборудование

Предположим, что помещение под котел уже оборудовано с соблюдением требований. Прежде, чем приобретать котел следует проверить наличие документов:

• Заключенный договор для поставки газа, при условии установки отопительного котла. Если вы являетесь субпотребителем, то будет возможность установить лишь водогрейный аппарат.
• Все бумаги на счетчик газа. В любом случае монтаж газового котла запрещен без счетчика. Если он отсутствует, то придется оформлять и ставить.
• Лишь после проверки документов можно приступать к выбору котла. Однако даже после покупки рано приступать к его установке. До этого еще необходимо следующее:
• Провести согласование в БТИ о изменении в техпаспорте.
• Сделать заявку в газовом участке на создание проекта и технических условий. В числе необходимых документов от заявителя должен быть в том числе и паспорт на котел.
• Выполнить установку котла, но не монтировать газовую часть. В процессе разработки проекта это можно сделать, при условии, что помещение уже согласовано.
• Сделать заявку на выезд специалиста для подключения газовой части.
• Оформить заявление на прием в эксплуатацию.
• Ожидать работника газового участка. Он должен перепроверить все моменты и выдать разрешение на запуск оборудования.

Подключение котла

Корпус установленного котла не должен примыкать вплотную к стене. В связи с этим запрещается перерабатывать заводские крепления, устанавливать оборудование в ниши и т.п. По завершении навешивания происходит обвязка. В этот момент происходит подключение газа, электричества и воды. Газовое подключение осуществляется в завершающей стадии, когда два других контура уже соединены с котлом.

Во время монтажа газового котла произвести подключение электричества и воды возможно своими руками. Тут основой будет паспорт и инструкция отопителя. Типовую схему гидросоединений можете рассмотреть на рисунке выше. Однако для любого котла необходимы следующие моменты:

1. В теплообменнике вода и горячий газ обязаны двигаться в противоположных направлениях. Иначе высока вероятность взрыва даже при самой лучшей автоматике.

2. Если в контурах системы был залит антифриз, то нужно его сливать и два раза промывать водой. Наличие антифриза в воде тоже может быть взрывоопасно.

3. Не стоит опускать установку фильтров первичной очистки. Их нужно устанавливать на низких уровнях системы.

4. Если котел имеет расширительный бак и устройтва обезвоздушивания, то при наличии старого бака, его нужно убрать. Кран отвода воздуха также нужно закрыть. Только следует проконтролировать возможность подсоса воздуха.

Подводя итог установке газового котла своими руками можно сказать, что это процесс сложный, как в техническом плане, так и в организационном. Своими силами допускается устанавливать лишь простые котлы для ГВС или же, наоборот, очень дорогие с отличной автоматикой. Однако газовую обвязку в любом случае должен делать газовик или сертифицированная компания. Других вариантов не допускается.
